Mazda CX-5: Ampoules - Entretien réalisable par le propriétaire - Entretien - Manuel du conducteur Mazda CX-5Mazda CX-5: Ampoules

PRUDENCE


PRUDENCE

Ne pas remplacer les ampoules à décharge en xénon soi-même:

Le fait de remplacer des ampoules à décharge en xénon soi-même est dangereux. Etant donné que les ampoules à décharge en xénon requièrent une tension élevée, on risque de subir une décharge électrique si les ampoules ne sont pas manipulées correctement. Lorsque le remplacement des ampoules est requis, s'adresser à un concessionnaire agréé Mazda.

Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:

Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.

Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.

Toujours garder les ampoules halogènes hors de la portée des enfants:

Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.

REMARQUE

  • Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé Mazda.
  • Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

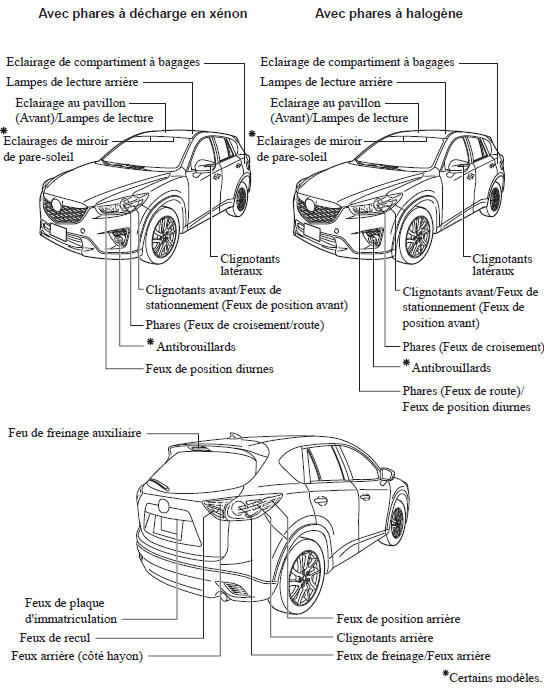

Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à décharge en xénon)

Ampoules des feux de croisement/route

Il n'est pas possible de remplacer les ampoules des feux de croisement/route soi-même. Les ampoules doivent être remplacées par un concessionnaire agréé Mazda.

Feux de position diurnes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Ouvrir le capot.
  3. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.


  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer soigneusement l'ampoule de la douille du réflecteur en la tirant doucement tout droit hors de la douille.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Phares (avec phares à halogène)

Ampoules des feux de croisement, ampoules des feux de route/Feux de position diurnes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Ouvrir le capot.
  3. (Côté droite) Retirer le réservoir de liquide de laveglace depuis le guide.


  1. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

Ampoules de feux de croisement<>
Ampoules de feux de croisement

Ampoules de feux de route/Feux de position diurnes<>
Ampoules de feux de route/Feux de position diurnes

  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.

Ampoules de feux de croisement<>
Ampoules de feux de croisement

Ampoules de feux de route/Feux de position diurnes<>
Ampoules de feux de route/Feux de position diurnes

  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants avant/Feux de stationnement (Feux de position avant)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la droite, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la gauche.
  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.


  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.


  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  2. Débrancher l'ampoule de la douille.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Antibrouillardsí

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la droite, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la gauche.
  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.


  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.


  1. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.


  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer soigneusement l'ampoule de la douille du réflecteur en la tirant doucement tout droit hors de la douille.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants latéraux

En raison de la complexité et la difficulté des opérations, confier le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Feux de freinage/Feux arrière, clignotants arrière, feux de position arrière, feux arrière (côté hayon), feux de recul

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Retirer le couvercle à l'aide d'un tournevis plat entouré d'un chiffon au couvercle.

Feux de freinage/Feux arrière, clignotants arrière, feux de position arrière

Feux de freinage/Feux arrière, clignotants arrière, feux de position arrière<>
Feux de freinage/Feux arrière, clignotants arrière, feux de position arrière

Feux arrière (côté hayon), feux de recul<>
Feux arrière (côté hayon), feux de recul

  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  2. Débrancher l'ampoule de la douille.

Feux de freinage/Feux arrière<>
Feux de freinage/Feux arrière

Clignotants arrière<>
Clignotants arrière

Feux de position arrière<>
Feux de position arrière

Feux arrière (côté hayon)<>
Feux arrière (côté hayon)

Feux de recul<>
Feux de recul

  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feu de freinage auxiliaire

En raison de la complexité et la difficulté des opérations, confier le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Feux de plaque d'immatriculation

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
  3. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remplacement des ampoules d'éclairages intérieurs

Éclairage au pavillon (avant)/Lampes de lecture, éclairage au pavillon arrière, éclairages de miroir de pare-soleilí

  1. Enrober d'un chiffon doux un petit tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
  2. Débrancher l'ampoule en la tirant.

Eclairage au pavillon (Avant)/Lampes de lecture<>
Eclairage au pavillon (Avant)/Lampes de lecture

Lampes de lecture arrière<>
Lampes de lecture arrière


Eclairages de miroir de pare-soleil<>
Eclairages de miroir de pare-soleil

  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de compartiment à bagages

  1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer l'unité de lentille en soulevant avec soin son bord avec le tournevis à tête plate.


  1. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

ATTENTION


ATTENTION

Débrancher toujours le premier connecteur lors du remplacement de l'ampoule. Sinon, les appareils électriques et électroniques pourraient être court-circuités.

  1. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
