Mazda CX-5: Assistance de freinage intelligent Ville (SCBS) - Frein - En cours de conduite - Manuel du conducteur Mazda CX-5Mazda CX-5: Assistance de freinage intelligent Ville (SCBS)

Mazda CX-5 / Manuel du conducteur Mazda CX-5 / En cours de conduite / Frein / Assistance de freinage intelligent Ville (SCBS)

  • Le système d'assistance de freinage intelligent Ville (SCBS) est conçu pour réduire les dommages en cas de collision, en opérant la commande de freins (frein SCBS) lorsque
    le capteur laser du système détecte un véhicule devant vous et détermine qu'une
    collision avec le véhicule devant vous est inévitable. Il est également possible d'éviter une collision si la vitesse relative entre votre véhicule et un véhicule devant vous est
    inférieure à environ 15 km/h (9,3 mi/h).

    De plus, lorsque le conducteur appuie sur la pédale de frein tandis que le système est
    dans la plage de fonctionnement d'environ 4 à 30 km/h (2 à 18 mi/h), les freins
    s'appliquent fermement et rapidement pour assister. (Assistance des freins (assistance
    des freins SCBS))

  • Pour des véhicules équipés d'un tableau de bord de type A, contrôler l'état du véhicule ou faire inspecter le véhicule par un concessionnaire agréé Mazda conformément à l'indication.
  • Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un
    avertissement.

Se référer à Voyants/témoins à la page 4-24.

PRUDENCE


PRUDENCE

Ne pas compter sur le système d'assistance de frein intelligent Ville (SCBS) pour
remplacer une conduite sécuritaire:

Le système d'assistance de frein intelligent Ville (SCBS) ne peut pas compenser une
conduite imprudente et dangereuse, une vitesse excessive, une conduite trop proche
du véhicule qui précède, les glissements sur des chaussées glissantes telles que mouillées, verglacées et enneigées (friction du pneu et contact avec la route réduits
due à la présence d'eau sur la chaussée). Un accident est toujours possible.

Ne pas compter totalement sur le système d'assistance de frein intelligent Ville
(SCBS):

Le système d'assistance de frein intelligent Ville (SCBS) n'est conçu que pour
réduire les dommages en cas de collision. Trop compter sur le système peut résulter en ce que la pédale d'accélérateur ou la pédale de frein soit enfoncée par
erreur, ce qui peut entraîner un accident.

L'assistance de freinage intelligent Ville (SCBS) est un système qui s'active en
réponse à un véhicule qui se trouve devant vous. Il est possible que le système ne
puisse pas détecter ou réagir quand il s'agit de véhicules à 2 roues ou des piétons.

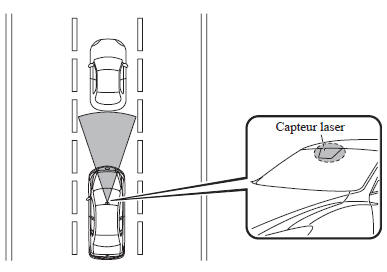

Le capteur laser du système d'assistance de frein intelligent Ville (SCBS) est installé
près du rétroviseur intérieur. Adhérer aux mises en garde suivantes pour assurer le
fonctionnement correct du système d'assistance de frein intelligent Ville (SCBS).

  • Ne pas apposer d'autocollants sur la surface du pare-brise près du capteur
    laser (même des autocollants transparents). Sinon, il est possible que le capteur
    laser ne puisse pas détecter des véhicules devant vous, ce qui peut entraîner un
    accident.
  • Ne pas démonter le capteur laser.
  • Si des fissures ou des dommages dus à des projections de gravier ou de débris
    sont visibles près du capteur laser, arrêter immédiatement d'utiliser le système
    d'assistance de frein intelligent Ville (SCBS) et faire inspecter votre véhicule par
    un concessionnaire agréé Mazda. Si vous continuez de conduire le véhicule avec des fissures ou des rayures sur le pare-brise à proximité du capteur laser,
    il est possible que le système se mette à fonctionner inutilement et qu'il entraîne un accident inattendu.

    Se référer à "Arrêt du fonctionnement du système d'assistance de frein intelligent Ville (SCBS) " à la page 4-86.

  • Pour remplacer les essuie-glaces du pare-brise ou le pare-brise, s'adresser à un
    concessionnaire agréé Mazda.

Ne pas modifier la suspension:

Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas détecter
correctement les véhicules se trouvant devant vous. Ceci entraînera un dysfonctionnement ou une opération erronée du système d'assistance de freinage intelligent Ville (SCBS), ce qui pourrait causer un accident grave.

Désactiver le système d'assistance de frein intelligent Ville (SCBS) lorsque le véhicule roule sur une remorque-châssis ou qu'il est remorqué:

Désactiver le système d'assistance de frein intelligent Ville (SCBS) pour éviter un
fonctionnement erroné lorsque le véhicule roule sur une remorque-châssis ou qu'il
est remorqué. Pour plus de détails concernant la désactivation du système d'assistance de frein intelligent Ville (SCBS), se reporter à la page suivante.

Se référer à "Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) " à la page 4-86.

ATTENTION

  • Lorsque vous roulez sur des pistes dans des zones où il y a de l'herbe ou du
    fourrage, il est conseillé de désactiver le système d'assistance de frein intelligent
    Ville (SCBS).

  • Toujours utiliser des pneus qui soient de la taille spécifiée et de même fabricant, marque et conception de bande de roulement sur toutes les roues. De plus, ne pas
    utiliser de pneus ayant des motifs d'usure sensiblement différents sur le même
    véhicule. Ne pas utiliser de pneus ayant des motifs d'usure sensiblement différents
    sur le même véhicule, car le système d'assistance de frein intelligent Ville (SCBS)
    risquera de ne pas fonctionner normalement.

  • Le capteur laser inclut une fonction qui détecte un pare-brise sale et en informe le
    conducteur; toutefois, selon les conditions, il est possible qu'il ne détecte pas les
    sacs de courses en plastique, la glace ou la neige sur le pare-brise. Dans ce cas, le
    système ne peut pas déterminer précisément la présence d'un véhicule devant vous et il est possible qu'il ne fonctionne pas normalement. Toujours conduire
    prudemment et faire attention à la route devant soi.

REMARQUE

  • Le système d'assistance de frein intelligent Ville (SCBS) ne fonctionnera pas si le conducteur effectue délibérément des opérations de conduite (pédale d'accélérateur et volant).
  • Le système d'assistance de frein intelligent Ville (SCBS) fonctionnera dans les conditions suivantes.
  • Le moteur tourne.
  • L'affichage sur le tableau de bord n'indique pas qu'il faut inspecter le système ou qu'il ne faut pas l'utiliser.
  • La vitesse du véhicule est environ de 4 à 30 km/h (2 à 18 mi/h).
  • Le système d'assistance de frein intelligent Ville (SCBS) n'est pas désactivé
  • Le fonctionnement du système de commande de traction (TCS) n'est pas désactivé à l'aide de l'interrupteur TCS OFF.
  • Le DSC fonctionne normalement.
  • L'assistance de freinage intelligent Ville (SCBS) détecte un véhicule devant vous en émettant un rayon laser proche de l'infrarouge et en recevant le rayon réfléchi par le réflecteur de ce véhicule, et il l'utilise ensuite pour effectuer les mesures. Par conséquent, l'assistance de freinage intelligent Ville (SCBS) peut ne pas fonctionner dans les conditions suivantes:
  • Le réfléchissement du rayon laser est faible en raison de la forme du véhicule devant vous.
  • Le véhicule devant vous est très sale
  • Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.
  • Le lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il pleut.
  • Le pare-brise est sale.
  • Le volant est tourné complètement à gauche ou à droite, ou le véhicule accélère rapidement et se rapproche du véhicule devant vous.
  • Des camions équipés de plateaux de chargement, des véhicules se déplaçant très lentement et des véhicules avec un profil élevé.
  • Des véhicules de formes particulières, comme un transporteur de véhicules.
  • Dans les conditions suivantes, il est possible que le système d'assistance de frein intelligent Ville (SCBS) ne fonctionne pas normalement.
  • Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège arrière.
  • S'il y a la possibilité d'un contact partiel avec un véhicule devant vous.
  • Lors de la conduite sur des routes sinueuses de façon continue, et lors d'entrée ou de sortie de routes.
  • Des bagages ou une cargaison allongés sont chargés sur les longerons du toit et recouvrent le capteur laser.
  • Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de bouches d'égout et de grilles, et eau projetée en l'air.
  • Lors du remorquage d'un véhicule en panne.
  • Dans les cas suivants, si le capteur laser détermine qu'il y a un véhicule devant vous et que le système d'assistance de frein intelligent Ville (SCBS) peut fonctionner.
  • Il y a des objets sur la route à l'abord d'un virage.
  • Il y a un véhicule qui dépasse sur la voie en sens inverse dans un virage.
  • Il y a des objets en métal, des bosses ou des objets protubérants sur la route.
  • Lorsque vous franchissez un péage.
  • Lorsque vous passez sous un rideau ou un drapeau en vinyle.
  • Des objets en plastique tels que des pylônes.
  • Il y a des véhicules à deux roues, des piétons, des animaux ou des arbres.
  • Le véhicule roule avec quelques-uns de ses pneus ayant une usure importante.

Manutention du capteur laser

Le capteur laser du système d'assistance de frein intelligent Ville (SCBS) est installé en
haut du pare-brise près du rétroviseur intérieur.

Toujours maintenir propre la surface du pare-brise autour du capteur laser


Toujours maintenir propre la surface du pare-brise autour du capteur laser pour assurer le
fonctionnement approprié du système d'assistance de frein intelligent Ville (SCBS).

PRUDENCE

Comme le laser peut potentiellement endommager les yeux, toujours adhérer aux
mises en garde suivantes:

  • Ne jamais retirer le capteur.

  • Un capteur retiré ne répond pas aux conditions d'un laser de classe 1 M en vertu
    de la spécification IEC 60825-1 et la sécurité des yeux ne peut donc pas être
    assurée.

  • Ne pas regarder directement à l'intérieur du capteur avec des instruments
    optiques capables d'agrandir, comme des loupes, un microscope ou des lentilles
    d'objectif à une distance de 100 mm (3,94 po.) du capteur.

Données de radiation du capteur laser


Données de radiation du capteur laser

Puissance moyenne maximale: 45 mW

Durée d'impulsion: 33 ns

Longueur d'onde: 905 nm

Angle de divergence (horizontal x vertical): 28 degrés × 12 degrés

Arrêt du fonctionnement du système d'assistance de frein intelligent Ville (SCBS)

Il est possible d'arrêter le système d'assistance de frein intelligent Ville (SCBS). Se référer à Fonctions de personnalisation à la page 9-11.

Quand le moteur est redémarré, le système devient opérationnel.

Avec témoin d'assistance de frein intelligent Ville (SCBS) OFF

Lorsque le système d'assistance de frein intelligent Ville (SCBS) est désactivé, le témoin d'assistance de frein intelligent Ville (SCBS) OFF s'allume.

REMARQUE

Pour arrêter l'opération TCS, appuyer sur l'interrupteur TCS OFF, le fonctionnement du système d'assistance de frein intelligent Ville (SCBS) s'arrête également et le témoin d'assistance de frein intelligent Ville (SCBS) OFF s'allume.

    Aide au démarrage en côte (HLA)
    L'Aide au démarrage en côte (HLA) est une fonction qui aide le conducteur à accélérer sur une pente à partir de l'état arrêté. Lorsque l ...
