Ford Kuga: Remplacement d'une
ampoule - Entretien - Manuel du conducteur Ford KugaFord Kuga: Remplacement d'une ampoule

Ford Kuga / Manuel du conducteur Ford Kuga / Entretien / Remplacement d'une ampoule

Eteignez les phares et coupez leAVERTISSEMENTS


Eteignez les phares et coupez le contact.

Laisser l'ampoule refroidir avant de la retirer.

Note : Ne poser que les ampoules spécifiées.

Note : Les instructions suivantes expliquent comment déposer les ampoules. Poser les ampoules de rechange dans l'ordre inverse de la dépose (sauf indications contraires).

Phare

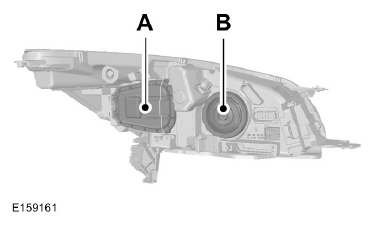

Type 1


  1. Bloc optique feu de croisement
  2. Ampoule de feu de route et feu de jour

Feux de route


  1. Déposez le cache.
  2.  Débranchez le connecteur.
  3.  Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et retirez-la tout droit pour la déposer.

Note : Ne touchez pas le verre de l'ampoule.

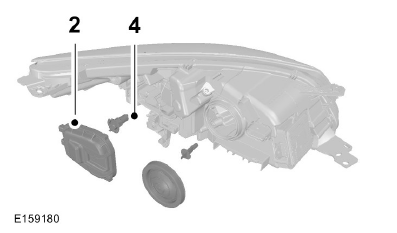

Feux de croisement


  1. Dégagez le clip de fixation métallique.
  2. Déposez le cache.
  3. Débranchez le connecteur.
  4. Déposez l'ampoule.

Note : Ne touchez pas le verre de l'ampoule.

Type 2


  1. Bloc optique feu de croisement
  2. Feu de route
  3. Eclairage directionnel fixe
  4. Feu de jour et position de stationnement

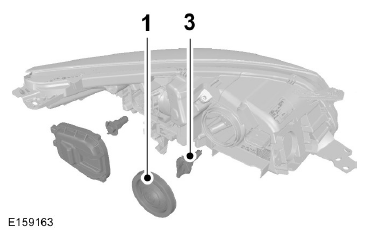

Feux de route

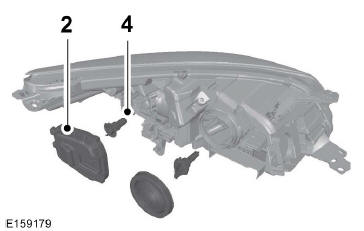

  1. Dégagez le clip de fixation métallique.
  2. Déposez le cache.
  3. Débranchez le connecteur.
  4. Déposez l'ampoule.

Note : Ne touchez pas le verre de l'ampoule.

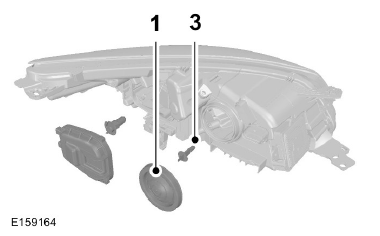

Ampoule de phare directionnel fixe


  1. Déposez le cache.
  2. Débranchez le connecteur.
  3. Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et retirez-la tout droit pour la déposer.

Note : ne touchez pas le verre de l'ampoule

Feux de clignotant, de brouillard avant et de position

Note : Les ampoules des clignotants et des feux de position ne sont pas des éléments réparables ; veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.


  1. Feu antibrouillard
  2. Feu de stationnement
  3. Feu de clignotant


  1. Tournez le volant en butée.

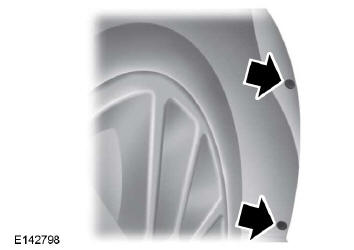

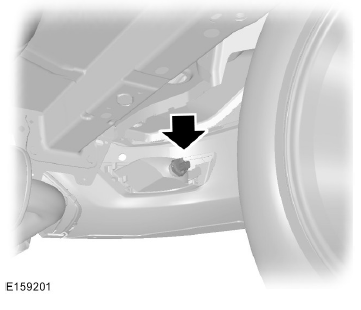

  2.  Déposez les clips de fixation de la bavette de roue avant pour avoir accès au bloc de feux.

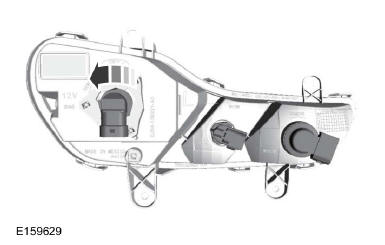

  1. Déposez le porte-ampoule du bloc de feux en le tournant dans le sens contraire des aiguilles d'une montre.
  2.  Débranchez le connecteur.
  3.  Déposez l'ampoule du porte-ampoule en la retirant tout droit.

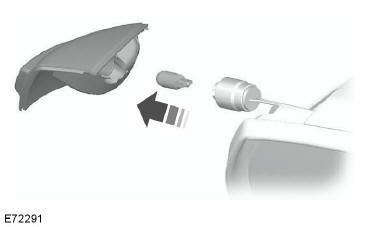

Répétiteur latéral


  1. Déposez avec précaution le répétiteur latéral.


  1. Déposez le porte-ampoule.
  2.  Déposez l'ampoule.

Lampe d'approche

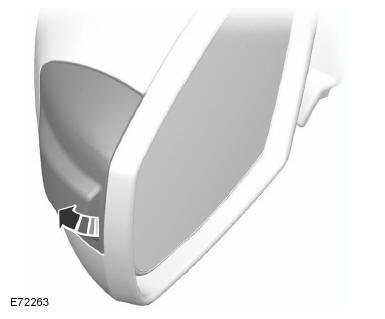

Note : Positionnez le verre du rétroviseur aussi loin que possible vers l'intérieur.

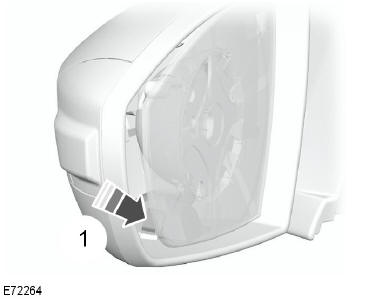

  1. Insérez un tournevis dans l'interstice entre le boîtier du rétroviseur et le verre et dégagez le clip de retenue métallique.


  1. Déposez la lampe.
  2. Déposez l'ampoule.

Feux arrière

Type 1

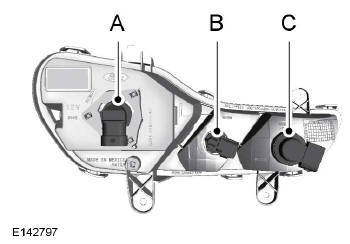

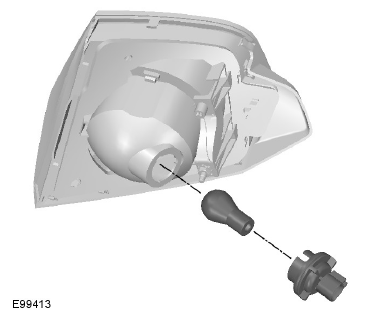

Clignotant, feu stop et feu arrière


  1. Assurez-vous que la commande d'éclairage est en position d'arrêt et ouvrez le hayon.

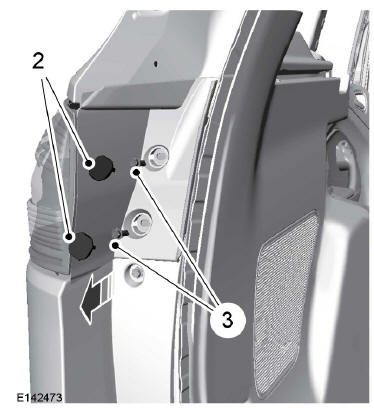

  2. Déposez les deux couvercles de vis à l'aide d'un tournevis à lame plate standard.
  3.  Déposez les deux vis du bloc de feux.
  4.  Retirez doucement le bloc de feux de votre véhicule.

Type 2

Indicateur de direction

Suivez la procédure décrite pour le type 1 pour déposer l'ampoule du clignotant.

Note : Les ampoules de feu stop et feu arrière ne sont pas des éléments réparables ; veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.

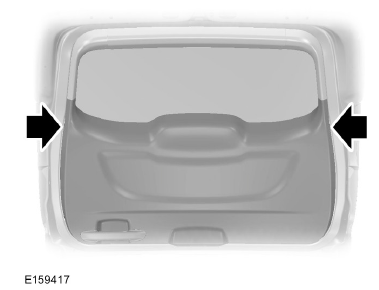

Feu de recul


  1. Introduisez un objet approprié pour ouvrir le panneau de garnissage.

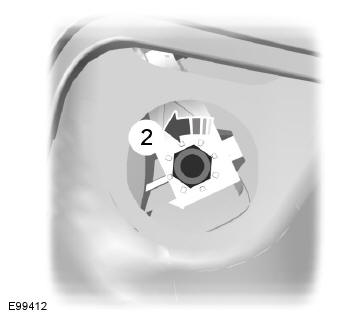

  1. Déposez l'écrou du bloc de feux.
  2. Retirez doucement le bloc de feux de votre véhicule.


  1. Appuyez doucement sur l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre, puis déposez-la.

Feu de brouillard arrière


  1. Débranchez le connecteur.
  2.  Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et retirez-la tout droit pour la déposer.

Troisième feu stop

Ces éléments ne sont pas réparables ; veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.

Eclairage de plaque d'immatriculation

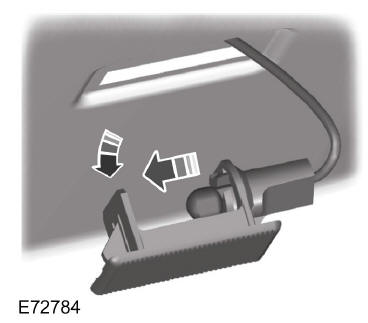

  1. En procédant avec précaution, dégagez le clip élastique.
  2.  Déposez la lampe.
  3.  Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et déposez-la.

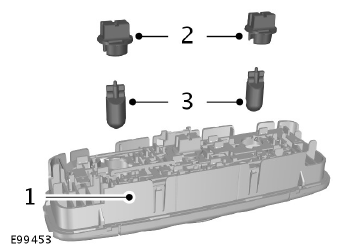

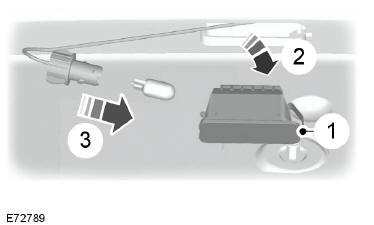

Eclairage intérieur


  1. Déposez le feu avec précaution.
  2. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  3. Déposez l'ampoule.

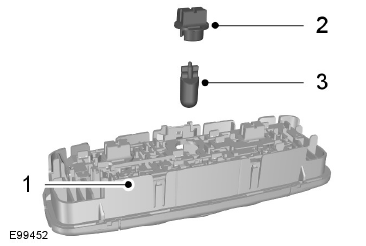

Spots de lecture


  1. Déposez le feu avec précaution.
  2. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  3. Déposez l'ampoule.

Eclairage de coffre à bagages, éclairage de plancher et éclairage de hayon


  1. Dégagez avec précaution la lampe en faisant levier.
  2. Déposez l'ampoule.

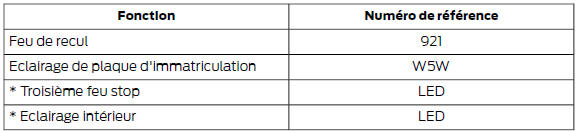

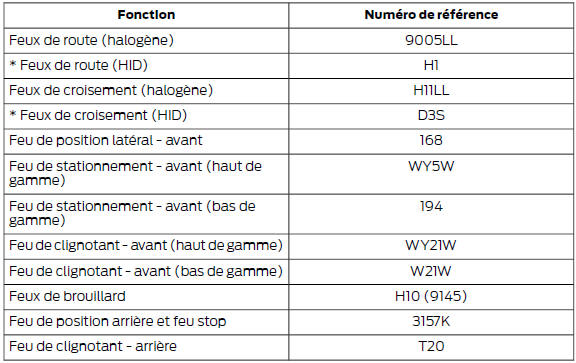

Tableau de spécification des ampoules


* Consultez un concessionnaire agréé pour remplacer ces feux.


* Consultez un concessionnaire agréé pour remplacer ces feux.

Consultez un concessionnaire agréé pour remplacer tous les témoins de la planche de bord.
