Mazda CX-5: Système de surveillance des angles morts (BSM) - En cours de conduite - Manuel du conducteur Mazda CX-5Mazda CX-5: Système de surveillance des angles morts (BSM)

Mazda CX-5 / Manuel du conducteur Mazda CX-5 / En cours de conduite / Système de surveillance des angles morts (BSM)

Le système de surveillance des angles morts (BSM) est conçu pour aider le conducteur à
surveiller les angles morts des deux côtés du véhicule, à l'arrière, dans certaines conditions
telles que le changement de voies sur routes ou autoroutes.

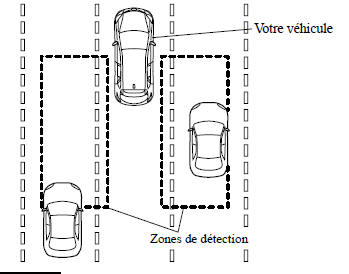

Le système BSM surveille les zones de détection situées des deux côtés du véhicule, à l'arrière, lorsque la vitesse du véhicule atteint 32 km/h (20 mi/h) ou plus et informe le
conducteur du véhicule se trouvant dans la zone de détection en déclenchant le voyant
BSM.

Si le levier des clignotants est actionné dans le sens du voyant BSM allumé, le système
informe le conducteur du véhicule se trouvant dans la zone de détection à l'aide d'un signal
sonore.

Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un
avertissement. Se référer à Voyants/témoins à la page 4-24. Se référer à Avertisseur sonore
du système de surveillance des angles morts (BSM) à la page 7-36.

PRUDENCE


PRUDENCE

Ne pas compter totalement sur le système BSM. Toujours regarder par dessus votre
épaule avant de changer de voie:

Le système BSM aide le conducteur en lui confirmant que la zone environnante ne
présente pas de dangers mais n'est pas un substitut complet. Le conducteur est responsable des changements de voies et autres manoeuvres. Faire toujours attention au sens dans lequel le véhicule se déplace et à la zone qui entoure le véhicule.

REMARQUE

  • Le système BSM ne fonctionne pas lorsque la vitesse du véhicule est inférieure à 32 km/h (20 mi/h).
  • Le pare-chocs arrière est équipé de capteurs radars. (page 4-105)
  • Il est possible que le système ne fonctionne pas correctement lorsqu'une remorque est tractée.

    Désactiver le système à l'aide de l'interrupteur BSM OFF lorsqu'une remorque est tractée

  • Les capteurs radars ne détectent pas les êtres humaines, les animaux ou les objets statiques, tels que des clôtures. En outre, le fonctionnement du système cesse lorsque le levier de sélection est placé en position R. (Le fonctionnement du système reprend automatiquement lorsque le levier de
    sélection ne se trouve plus en position R.)
  • Les capacités de détection des capteurs radars sont limitées. Il est possible que le système BSM ne fonctionne pas correctement dans les conditions suivantes:
  • De la glace, de la neige ou de saleté colle à la surface du pare-chocs arrière, autour des capteurs radars.
  • Dans des conditions météorologiques difficiles, telles que de la pluie ou de la neige, ou dans des conditions où de l'eau est projetée.
  • La zone du pare-chocs arrière, autour des capteurs radars, est obstruée par un corps étranger (autocollant ou support à vélos, par exemple).
  • Il est possible que les capteurs radars ne détectent pas tous les types de véhicules se trouvant autour du véhicule, notamment les types suivants:
  • Vélomoteurs
  • Véhicules avec une forme de carrosserie non détectée par le radar, tels qu'une semi-remorque à plateau sans chargement.
  • Véhicules avec une hauteur de carrosserie réduite, tels que les voitures de sports.
  • En cas de choc au niveau du pare-chocs arrière, même suite à un accident mineur, faire inspecter les capteurs radars par un concessionnaire agréé Mazda. Si le véhicule est utilisé alors qu'un capteur radar est endommagé, il est possible que le système ne fonctionne pas correctement et
    entraîne un accident.
  • Consulter un concessionnaire agréé Mazda pour les travaux de réparation ou de peinture autour des capteurs radars ou de remplacement du pare-chocs.
  • Il est possible que les capteurs radars du système BSM soient soumis aux législations relatives aux ondes radio du pays dans lequel le véhicule est utilisé. L'utilisation des capteurs du système est approuvée aux Etats-Unis (territoires inclus), au Canada et au Mexique. Si un véhicule équipé du système BSM est utilisé dans un pays autre que les Etats-Unis, le Canada ou le Mexique, le
    système doit être désactivé à l'aide de l'interrupteur BSM OFF.
  • La zone de détection du système a été définie en fonction de la largeur de voie des autoroutes classiques. Par conséquent, sur une route aux voies plus étroites, il est possible que le système détecte les véhicules présents sur une voie adjacente et déclenche le signal sonore
    d'avertissement/voyant. Sur une route aux voies plus larges, il est possible que le système ne détecte pas les véhicules présents sur une voie adjacente et ne déclenche pas le signal sonore
    d'avertissement/voyant.
  • Il est possible que le fonctionnement du signal sonore d'avertissement/voyant soit retardé ou que le système ne déclenche pas le signal sonore d'avertissement/voyant dans les conditions suivantes:
  • Le véhicule démarre de l'arrêt avec un véhicule à ses côtés.
  • Un véhicule traverse deux voies pour atteindre la voie adjacente.
  • La différence de vitesse entre le véhicule et un autre est plus importante lors du doublement et le véhicule se trouve dans la zone de détection pendant une brève période de temps.
  • Dans une pente prononcée ou lorsqu'il existe une différence de hauteur entre les voies.
  • Lorsque le système est désactivé, puis immédiatement réactivé à l'aide de l'interrupteur BSM OFF (le témoin BSM OFF du tableau de bord est allumé).
  • Le fait que le système détecte les objets présents sur le bord de la route, tels que les véhicules stationnés ou les glissières de sécurité, et déclenche le signal sonore d'avertissement/voyant
    n'indique pas une anomalie de fonctionnement.
  • Si le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant être détectés par les capteurs radars, il est possible que le fonctionnement du système soit interrompu (le témoin BSM OFF du tableau de bord clignote). Ceci n'indique toutefois pas une anomalie.
  • Les conditions suivantes peuvent affecter la visibilité des voyants BSM au niveau du rétroviseur extérieur, il est alors plus difficile de déterminer si les voyants sont allumés:
  • De la glace ou de la neige colle à la surface des rétroviseurs extérieurs.
  • La vitre de la portière est teintée.

Voyant BSM

Le système de surveillance des angles morts alerte le conducteur de la présence d'un autre véhicule sur une voie adjacente en utilisant les voyants BSM et le bip d'alarme pendant que
le système fonctionne.

Voyant BSM

Au niveau des rétroviseurs gauche et droit.

Ce voyant s'allume pendant quelques secondes lorsque le contacteur est mis


Ce voyant s'allume pendant quelques secondes lorsque le contacteur est mis sur ON.

Si le système BSM détecte un véhicule dans la zone de détection alors que la vitesse est de
32 km/h (20 mi/h) ou plus, le voyant BSM s'allume du côté du véhicule correspondant au
côté où le véhicule qui vient de l'arrière est détecté.

REMARQUE

  • Si de la glace ou de la neige est collée sur la surface du rétroviseur extérieur, il est possible que le voyant BSM ne soit pas visible.
  • Si la vitre de la portière est teintée, il est possible que la visibilité du voyant BSM soit affectée et qu'il soit plus difficile de déterminer si le témoin est allumé ou éteint.

Interrupteur BSM OFF

Lorsque l'interrupteur BSM OFF est pressé, le système BSM est désactivé et le témoin BSM OFF s'allume.

Appuyer de nouveau sur l'interrupteur


Appuyer de nouveau sur l'interrupteur BSM OFF pour activer le système BSM.

Le témoin BSM OFF s'éteint.

REMARQUE

  • Il est possible que le système ne fonctionne pas correctement lorsqu'une remorque est tractée. Désactiver le système à l'aide de l'interrupteur BSM OFF lorsqu'une remorque est tractée.
  • Si le contacteur est mis sur la position d'arrêt avec le système BSM à l'arrêt, le système fonctionne automatiquement quand le contacteur est mis sur ON.

Entretien des capteurs radars

Le pare-chocs arrière est équipé de capteurs radars.

Toujours maintenir la surface du parechocs


Toujours maintenir la surface du parechocs située à proximité de la zone du capteur radar propre de manière à ce que le système BSM fonctionne normalement.

Se référer à Entretien extérieur à la page 6-58.

REMARQUE

  • Le témoin BSM OFF clignote si les capteurs radars ne fonctionnent pas normalement. Si le témoin continue à clignoter une fois la surface du pare-chocs située à côté de la zone du capteur radar nettoyée, contacter un concessionnaire agréé Mazda.
  • Consulter un concessionnaire agréé Mazda pour les travaux de réparation ou de peinture autour des capteurs radars ou de remplacement du pare-chocs.
